CPSY® মডুলার UPS

CPSY ® চীনের শীর্ষ 10টি বৃহত্তম মডুলার UPS নির্মাতাদের মধ্যে একটি। একটি বিশাল ম্যানুফ্যাকচারিং প্ল্যান্ট, 200+ কর্মচারী, এবং R&D-তে 11 বছরেরও বেশি অভিজ্ঞতার সাথে, বিশ্বব্যাপী ক্লায়েন্টদের জন্য বিভিন্ন ধরণের UPS তৈরি করে, আমরা বাজারে আমাদের ক্লায়েন্টদের দারুণ সাফল্যের সাক্ষী হয়েছি।

CPSY® CPY সিরিজের 10-600K মডুলার UPS হল একটি সত্যিকারের অনলাইন ডাবল-কনভার্সন, স্ট্যাটিক, থ্রি-ফেজ হাই ফ্রিকোয়েন্সি মাইক্রো মডুলার আপ সিস্টেম। IGBT শক্তি রূপান্তর প্রযুক্তি, ABM বুদ্ধিমান ব্যাটারি ম্যানেজমেন্ট সিস্টেম এবং অন্যান্য বিশ্ব ব্যবহার করে। পুরো দক্ষতা 94.5% এর চেয়ে বড়। পাওয়ার ফ্যাক্টর পরিসীমা 0.9 থেকে 1 পর্যন্ত।

CPSY® মডুলার UPS প্যারামিটার (স্পেসিফিকেশন)

CPSY® মডুলার UPS বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

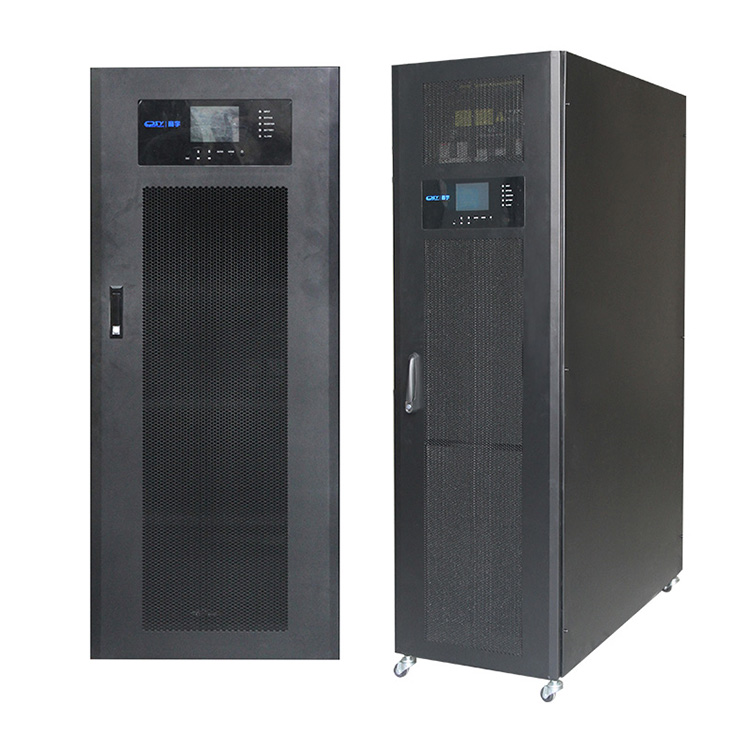

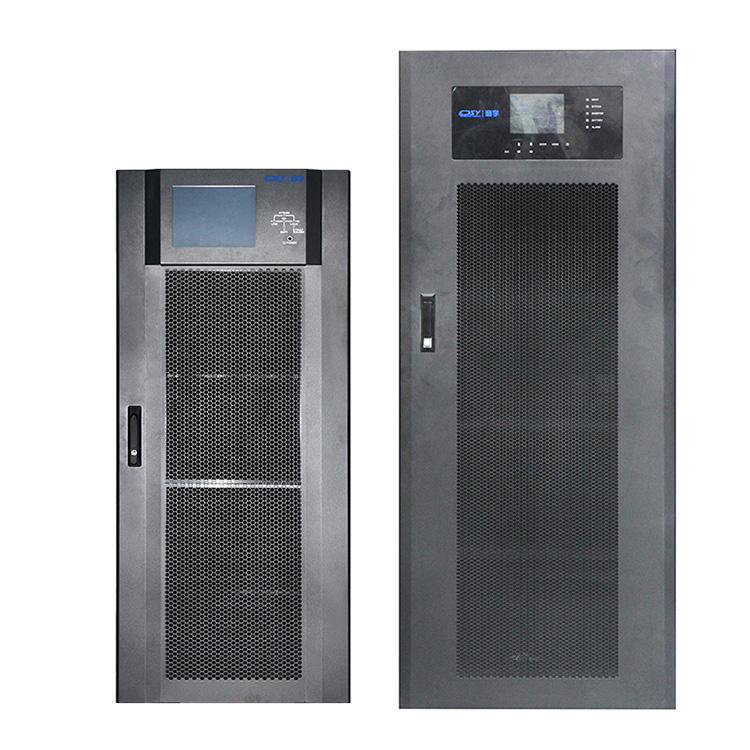

CPSY® মডুলার UPS

মডেল নম্বর:CPY1020/CPY1060/CPY1590/CPY20200/CPY30300/CPY50600

UPS পাওয়ার পরিসীমা: 10KVA~600KVA

বৈশিষ্ট্য:

● উচ্চ ফ্রিকোয়েন্সি এবং সত্য ডবল রূপান্তর

● স্বাধীন পাওয়ার মডিউল ডুয়াল ডিএসপি (ডিজিটাল সিগন্যাল প্রসেসর) নিয়ন্ত্রণ প্রযুক্তি

● আউটপুট পাওয়ার ফ্যাক্টর 0.9/1

● N+1 ডিজিটাল সমান্তরাল প্রযুক্তি, মডিউলগুলির মধ্যে অত্যন্ত কম সঞ্চালনকারী বর্তমান।

● UPS মডুলার ডিজাইন, গরম-অদলবদলযোগ্য, বুদ্ধিমান মডিউল এবং সিস্টেম সুরক্ষা নকশা গ্রহণ করে।

● পাওয়ার মডিউলটি পৃথক উপাদানের পরিবর্তে IGBT মডিউল গ্রহণ করে।

● উচ্চ নির্ভরযোগ্যতা, উচ্চ শক্তি, উচ্চ শক্তির ঘনত্ব এবং উচ্চ দক্ষতা, 94.5% পর্যন্ত

● প্রতিটি স্বাধীন মডিউল একক পয়েন্ট ব্যর্থতার ঝুঁকি এড়াতে একটি স্বাধীন নিয়ামক দিয়ে সজ্জিত।

● ব্যাটারি স্বাধীন চার্জার, উন্নত বুদ্ধিমান ব্যাটারি ম্যানেজমেন্ট সিস্টেম (ABM)

● স্বয়ংক্রিয় ফ্রিকোয়েন্সি সেন্সিং, 50/60Hz ফ্রিকোয়েন্সি রূপান্তর

● ব্যাটারি কোল্ড স্টার্ট ফাংশন, ঐচ্ছিক লিথিয়াম ব্যাটারি

● কার্যকর সফ্টওয়্যার এবং হার্ডওয়্যার সুরক্ষা

● কম ভোল্টেজ ইনপুট রৈখিক derating, ব্যাটারি স্রাব সময় কমাতে

● কম নয়েজ সিস্টেম ডিজাইন, ফ্যানের গতি বুদ্ধিমত্তার সাথে তাপমাত্রার সাথে পরিবর্তিত হয়, শব্দ কমায় এবং পরিষেবা জীবন দীর্ঘায়িত হয়

● বিদ্যুৎ পুনরুদ্ধারের পরে বিলম্বিত শুরু সেট করা যেতে পারে

● উচ্চতর উচ্চ/নিম্ন তাপমাত্রা কর্মক্ষমতা

● রৈখিক এবং অরৈখিক লোডের জন্য শক্তিশালী লোড অভিযোজনযোগ্যতা, বর্তমান THDi ~4% ইনপুট

● বন্ধুত্বপূর্ণ অপারেশন ইন্টারফেস, উচ্চ রেজোলিউশন সহ বড় LCD স্ক্রিন, সমৃদ্ধ তথ্য।

● মাল্টি-প্ল্যাটফর্ম যোগাযোগ: RS232 (স্ট্যান্ডার্ড কনফিগারেশন), USB/RS485/SNMP/AS400 শুকনো যোগাযোগ/SMS অ্যালার্ম/EPO ফাংশন (ঐচ্ছিক)

আবেদন

বড় এবং মাঝারি ডেটা সেন্টার

সার্ভার রুম টেলিকম

গ্রুপ এন্টারপ্রাইজ

আইটি সরঞ্জাম।

CPSY® মডুলার UPS বিবরণ

CPSY® হট-অদলবদলযোগ্য মডুলার আপ পাওয়ার সাপ্লাই মিশন-সমালোচনামূলক অবকাঠামো যেমন ডেটা সেন্টার, মধ্য থেকে বড় নেটওয়ার্ক সরঞ্জাম এবং আরও অনেক কিছুর জন্য পাওয়ার সুরক্ষা হিসাবে কাজ করে।

CPSY® CPY সিরিজের অনলাইন মডুলার UPS সিস্টেম হল একটি অ-বিচ্ছিন্ন, শিল্প-স্তরের, সবুজ UPS, একটি উন্নত মডুলার পাওয়ার সুরক্ষা ধারণা গ্রহণ করে। চাহিদা বাড়লে বা প্রাপ্যতার উচ্চ স্তরের প্রয়োজন হলে ইউপিএস আর্কিটেকচার শক্তিকে স্কেল করতে পারে।

অত্যন্ত দক্ষ মডুলার UPS হল একটি সম্পূর্ণ রেটেড পাওয়ার (kVA=kW) UPS যা তার স্ব-সিঙ্ক্রোনাইজড পাওয়ার এবং কন্ট্রোল মডিউলের সাথে চূড়ান্ত প্রাপ্যতা প্রদান করে এবং মালিকানার মোট খরচ (TCO) অফার করে। একটি একক র্যাকে উল্লম্ব সম্প্রসারণ ছাড়াও, উভয়ই 2 ইউনিট পর্যন্ত সমান্তরাল সম্প্রসারণ অফার করে।

প্রতিটি UPS মডিউলে স্বায়ত্তশাসিত অপারেশনের জন্য প্রয়োজনীয় সমস্ত হার্ডওয়্যার এবং সফ্টওয়্যার রয়েছে - সংশোধনকারী, বৈদ্যুতিন সংকেতের মেরু বদল, ব্যাটারি রূপান্তরকারী, স্ট্যাটিক বাইপাস সুইচ, ব্যাক-ফিড সুরক্ষা, নিয়ন্ত্রণ লজিক, প্রদর্শন এবং নিরীক্ষণ এবং নিয়ন্ত্রণের জন্য নকল চিত্র।

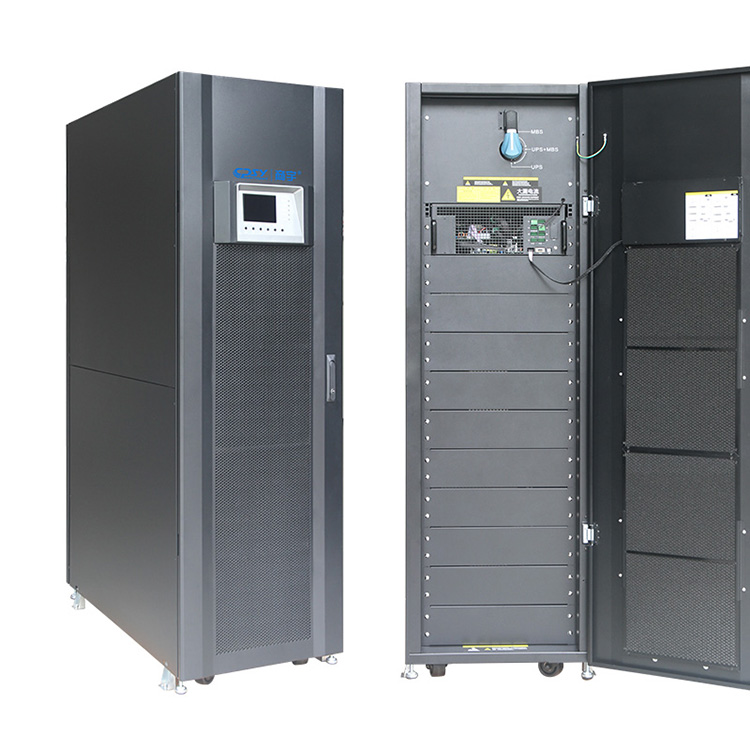

CPY সিরিজ মডুলার UPS

ইউপিএস সিস্টেম ইনকামিং পাওয়ারের শর্ত নির্বিশেষে সর্বোত্তম পাওয়ার কোয়ালিটি প্রদান করতে অনলাইন ডাবল-কনভার্সন টপোলজি গ্রহণ করে। এই টপোলজিতে একটি শূন্য স্থানান্তর সময়ও রয়েছে, সর্বোত্তম সিস্টেম অপারেশন নিশ্চিত করে।

সমবয়সীদের সাথে তুলনা করলে, CPSY®Modular UPS সুবিধাগুলি নিম্নরূপ:

মডুলার ইউপিএস বৈশিষ্ট্য এবং সুবিধা

1. উচ্চ মাপযোগ্যতা

ডিএসপি নিয়ন্ত্রণ একটি উন্নত উচ্চ কর্মক্ষমতা সমাধান প্রদান করে। ভবিষ্যতের শক্তি সম্প্রসারণ সহজ করতে মডুলার ডিজাইন এবং সমান্তরাল প্রযুক্তি সংহত করুন।

2. N+1 বা N+X সমান্তরাল রিডানড্যান্সি, চাহিদার সম্প্রসারণ, প্রাথমিক বিনিয়োগ সাশ্রয়

ইউপিএসে ইনস্টল করা পাওয়ার মডিউলের সংখ্যা বিদ্যুতের চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে, যা অতিরিক্ত মেঝে স্থান দখল করে না এবং প্রাথমিক বিনিয়োগ সংরক্ষণ করে। ইউপিএস সমান্তরাল সম্প্রসারণ ক্ষমতা ব্যবহারকারীদের উচ্চ ক্ষমতা অর্জনের জন্য একাধিক ইউপিএস সংযুক্ত করে তাদের নিজস্ব পাওয়ার সিস্টেম কাস্টমাইজ করতে এবং সিস্টেমটিকে পাওয়ার ব্যর্থতা থেকে রক্ষা করার জন্য N+X পাওয়ার রিডানডেন্সি উপলব্ধি করতে দেয়।

3. দক্ষ অনলাইন ডবল রূপান্তর প্রযুক্তি

CPY সিরিজ মডুলার UPS অনলাইন ডাবল-কনভার্সন প্রযুক্তি গ্রহণ করে এবং 50% লোডে এর কার্যকারিতা 94.5% পর্যন্ত উচ্চ। এটি মালিকানার সামগ্রিক মোট খরচ (TCO) উল্লেখযোগ্যভাবে হ্রাস করে।

4. উচ্চ নির্ভরযোগ্যতা এবং উচ্চ দক্ষতা

মডুলার ডিজাইন রক্ষণাবেক্ষণযোগ্যতা এবং নির্ভরযোগ্যতা উন্নত করে। হট-সোয়াপ ইনস্টল করা এবং রক্ষণাবেক্ষণ করা সহজ, এবং একটি একক মডিউলের ব্যর্থতা অন্যান্য মডিউলগুলির স্বাভাবিক ক্রিয়াকলাপকে প্রভাবিত করবে না, কী লোডের জন্য অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ প্রদান করে।

প্রশস্ত ইনপুট ভোল্টেজ পরিসীমা 0.9/1 এর আউটপুট পাওয়ার ফ্যাক্টর সহ উচ্চ-দক্ষতা অপারেশন নিশ্চিত করে, যা সর্বশেষ সার্ভারের প্রয়োজনীয়তা পূরণ করে এবং আইটি বিনিয়োগের প্রতিটি পয়সাকে ​​অপ্টিমাইজ করে।

5. মালিকানার মোট খরচ কম (TCO)

CPY সিরিজের মডুলারিটি নতুনত্ব, সরলতা এবং মালিকানার স্বল্প খরচকে একত্রিত করে এবং মডুলার ডিজাইন MTTR (মেরামত করার জন্য সময়) হ্রাস করে। এই পণ্যটি পাওয়ার মডিউল, STS মডিউল এবং ব্যাটারি মডিউল ব্যবহার করার জন্য ডিজাইন করা হয়েছে। এটি রক্ষণাবেক্ষণ এবং প্রতিস্থাপনকে সহজ করবে এবং MTTR কমিয়ে দেবে (মেরামত করার সময়)।

6. ব্যাটারি কোল্ড স্টার্ট এবং বুদ্ধিমান ব্যাটারি ব্যবস্থাপনা

অন-ডিমান্ড পাওয়ার প্রদান করে এটি আপনার কর্মপ্রবাহে অসাধারণ মূল্য যোগ করবে।

সিস্টেমটি বুদ্ধিমত্তার সাথে চার্জিং এবং ডিসচার্জিংয়ের পুরো প্রক্রিয়াটিকে নিয়ন্ত্রণ করে, কার্যকরভাবে ব্যাটারির পরিষেবা জীবনকে উন্নত করে

7. শক্তি সঞ্চয় এবং পরিবেশ সুরক্ষা

অনলাইন ECO মোড শক্তি সঞ্চয় করে। ইউটিলিটি পাওয়ার কোয়ালিটি ভালো হলে, সিস্টেমের দক্ষতা উন্নত করতে UPS ECO মোডে স্যুইচ করবে। গুণমান অস্থির হলে, সর্বোত্তম পাওয়ার গুণমান নিশ্চিত করতে UPS মেইন মোডে সুইচ করে।

8. বিভিন্ন অ্যাপ্লিকেশনের জন্য নমনীয় ব্যাটারি কনফিগারেশন

ব্যাটারির সংখ্যা নমনীয়ভাবে সামঞ্জস্য করা যেতে পারে। এটি বিভিন্ন বিদ্যুতের চাহিদার সাথে খাপ খাইয়ে নেবে এবং সিস্টেম ডাউনটাইম কমিয়ে দেবে। প্রতিটি স্ট্রিং ভোল্টেজ 32 থেকে 40 সেল পর্যন্ত সেট করা যেতে পারে।

9. চার্জিং বর্তমান নিয়মিত হয়

প্রতিটি পাওয়ার মডিউলের জন্য সর্বোচ্চ 6A/8A/20A চার্জিং কারেন্ট সরবরাহ করুন এবং প্রয়োজন অনুযায়ী সামঞ্জস্য করা যেতে পারে।

10. এলসিডি টাচ স্ক্রিন

LCD টাচস্ক্রিন ডিজাইনে একটি ব্যবহারকারী-বান্ধব এবং স্বজ্ঞাত ইন্টারফেস রয়েছে, যা ব্যবহারকারীদের পাওয়ার সিস্টেম নিরীক্ষণ করতে এবং স্ক্রিনে স্পর্শ করে সেটিংস কনফিগার করতে দেয়। 7.

11. সামঞ্জস্যপূর্ণ জেনারেটর

বিদ্যুৎ বিভ্রাটের সময় জেনারেটরের মাধ্যমে বিদ্যুতের ধারাবাহিকতা অর্জন করা যেতে পারে। যখন ইউপিএস জেনারেটরের শক্তিতে চলে, তখন ইউপিএস জেনারেটরের অস্থির ভোল্টেজকে স্থিতিশীল করতে পারে এবং নির্ভরযোগ্য শক্তি সরবরাহ করতে পারে।

12. রক্ষণাবেক্ষণ বাইপাস সুইচ

অপারেটররা বিদ্যুৎ ব্যবস্থা এবং সংযুক্ত যন্ত্রপাতি বন্ধ না করে দ্রুত এবং নিরাপদ রক্ষণাবেক্ষণ করতে বাইপাস মোডে নিরবিচ্ছিন্নভাবে ইউটিলিটি পাওয়ারে স্থানান্তর করতে সুইচটি ব্যবহার করতে পারে।

13. দূরবর্তী ব্যবস্থাপনা ক্ষমতা

রিমোট ম্যানেজমেন্ট ফাংশন রিমোট ম্যানেজমেন্ট কার্ড (SNMP কার্ড, ইত্যাদি) এর মাধ্যমে ডিভাইসটিকে নিরীক্ষণ এবং নিয়ন্ত্রণ করতে পারে। ব্যবহারকারীরা প্রশাসনিক কাজ যেমন নির্ধারিত শাটডাউন এবং রিবুট করতে পারে।

নেটওয়ার্ক ব্যবস্থাপনা এবং দূরবর্তী পর্যবেক্ষণের জন্য মাল্টি কমিউনিকেশন ইন্টারফেস, RS485, USB, SNMP, রিলে কার্ড যোগাযোগ

এক নজরে CPY সিরিজ Modualr UPS হাইলাইট

সেফ-সোয়াপ মডিউল (SSM) সহ DPA

প্রিমিয়াম পাওয়ার সুরক্ষা প্রাপ্যতার জন্য

মালিকানার কম মোট খরচ (TCO)

সমগ্র জীবনচক্রের সময় খরচ সঞ্চয়

নমনীয়তা / পরিমাপযোগ্যতা

পাওয়ার আপগ্রেডের সহজ, আপনি বাড়ার সাথে সাথে অর্থ প্রদান করুন

উন্নত সেবাযোগ্যতা

দ্রুত ত্রুটি পুনরুদ্ধার

তাত্ক্ষণিক দোষ স্বীকৃতি

বাহ্যিক ব্যাটারি ক্যাবিনেটের মডুলার আপস সংযোগ

সাধারণত অপ্রয়োজনীয় মাল্টি-মডিউল সিস্টেমের জন্য প্রতিটি UPS-মডিউলকে নিজস্ব পৃথক ব্যাটারি প্রদান করার পরামর্শ দেওয়া হয়।

ইউপিএস ইনস্টল করার সময় কর্মীদের সুরক্ষা নিশ্চিত করতে নিম্নলিখিত শর্তে সংযোগগুলি সঞ্চালিত হয়েছে তা নিশ্চিত করুন:

UPS এ কোন মেইন ভোল্টেজ নেই

সমস্ত লোড সংযোগ বিচ্ছিন্ন করা হয়

ইউপিএস এবং বাহ্যিক ব্যাটারি ভোল্টেজ-মুক্ত

CPSY CPY সিরিজ মডুলার আপের সম্পূর্ণ শাটডাউন যাচাই করতে নিম্নলিখিত পদক্ষেপগুলি সম্পাদন করুন:

1) নিশ্চিত করুন যে ইনপুট ডিস্ট্রিবিউশন বোর্ডে যে ফিউজগুলি ইউপিএস ফিড করছে সেগুলি সব খোলা আছে এবং ইউপিএসে কোনও শক্তি দেওয়া হচ্ছে না।

2) নিশ্চিত করুন যে "রক্ষণাবেক্ষণ বাইপাস" খোলা আছে (অবস্থান "বন্ধ")

3) নিশ্চিত করুন যে বাহ্যিক ব্যাটারি ক্যাবিনেটে এবং UPS-এ ব্যাটারি ফিউজগুলি খোলা আছে।

4) ইউপিএস এবং বাহ্যিক ব্যাটারি ক্যাবিনেটের মধ্যে আর্থ (পিই) সংযুক্ত করুন।

5) অঙ্কন অনুযায়ী UPS এবং বহিরাগত ব্যাটারি ক্যাবিনেটের মধ্যে সংশ্লিষ্ট +/- , N, টার্মিনালগুলিকে সংযুক্ত করুন।

প্রতিরোধমূলক রক্ষণাবেক্ষণ প্রোগ্রাম

ক) পরিষ্কার করা, একটি চাক্ষুষ পরিদর্শন এবং ইউপিএস মডিউলগুলির একটি যান্ত্রিক পরিদর্শন।

খ) ত্রুটিপূর্ণ অংশের প্রতিস্থাপন বা সংজ্ঞায়িত জীবনকালের সাথে অংশগুলির প্রতিরোধমূলক প্রতিস্থাপন।

গ) সরঞ্জামগুলির "আপডেট করা" (প্রদানের পরে প্রযুক্তিগত উন্নতি)।

d) ডিসি ভোল্টেজ এবং ইনভার্টার আউটপুট ভোল্টেজ এবং ফ্রিকোয়েন্সির ক্রমাঙ্কন পরীক্ষা করুন।

e) রেকটিফায়ার (গুলি) এবং ইনভার্টার(গুলি) এর ইলেকট্রনিক নিয়ন্ত্রণ, নিয়ন্ত্রণ এবং অ্যালার্ম সার্কিটগুলির সেটিংস পরীক্ষা করুন৷

f) থাইরিস্টর, ডায়োড, ট্রান্সফরমার, ফিল্টার উপাদানগুলির কার্যকরী পরীক্ষা, যেমন তারা নির্দিষ্ট নকশা পরামিতি মধ্যে কাজ করছে তা নিশ্চিত করতে.

ছ) লোড সহ এবং ব্যতীত একটি ইউটিলিটি ব্যর্থতা সিমুলেশন সহ সামগ্রিক কর্মক্ষমতা পরীক্ষা।

h) ডিসচার্জ এবং রিচার্জ মোডে ব্যাটারি অপারেশন মনিটরিং যেকোন বুস্ট চার্জ ডিউটি ​​সহ।

ব্যাটারি রক্ষণাবেক্ষণের জন্য

আমরা সুপারিশ করি যে এই পরীক্ষাটি অন্তত প্রতি 3 মাসে সঞ্চালিত হয়, বিশেষ করে যদি ব্যাটারি স্বাভাবিক অপারেশনের সময় পর্যাপ্তভাবে ডিসচার্জ না হয়।

আপনি যে ডিসচার্জ সময় ব্যবহার করেন তা ব্যাটারির রানটাইমের অন্তত অর্ধেক হওয়া উচিত।

অনুগ্রহ করে বিবেচনা করুন যে, আপনি যদি ব্যাটারির সম্পূর্ণ রানটাইম যাচাই করার জন্য একটি সম্পূর্ণ ব্যাটারি পরীক্ষা করেন, তাহলে চার্জারটিকে তার ক্ষমতার 90% পর্যন্ত ব্যাটারি রিচার্জ করতে কমপক্ষে 8 ঘন্টা প্রয়োজন৷

যখন ইউপিএস সিস্টেমের দীর্ঘ শাট-ডাউন পিরিয়ড, ব্যাটারি সম্পূর্ণরূপে চার্জ হওয়ার গ্যারান্টি দিতে, ইউপিএস সিস্টেমটি প্রতি 3 মাসে কমপক্ষে 12 ঘন্টা চালু থাকা উচিত। যদি না হয়, ব্যাটারি স্থায়ীভাবে হতে পারে
