যথার্থ শক্তি বিতরণ

ডেটা সেন্টারের টার্মিনাল পাওয়ার ডিস্ট্রিবিউশন প্রোডাক্ট হিসাবে, সূক্ষ্ম পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট হল আইটি সরঞ্জামের নিকটতম পাওয়ার সাপ্লাই ইউনিট। এর নিরাপদ এবং নির্ভরযোগ্য অপারেশন আইটি সরঞ্জামের স্বাভাবিক অপারেশনের জন্য অত্যন্ত গুরুত্বপূর্ণ। বর্তমানে, নতুন প্রজন্মের ডেটা সেন্টারগুলির পাওয়ার সাপ্লাই সিস্টেমের নির্ভরযোগ্যতা এবং পরিচালনার জন্য ক্রমবর্ধমান উচ্চতর প্রয়োজনীয়তা রয়েছে। তথ্য সরঞ্জামের পাওয়ার সাপ্লাই সিস্টেমের জন্য আইটি ব্যবহারকারীদের আরও নির্ভরযোগ্য এবং নমনীয় শক্তি বিতরণ, আরও পরিমার্জিত ব্যবস্থাপনা এবং আরও সঠিক খরচ খরচ প্রয়োজন। নির্ভুল পাওয়ার ডিস্ট্রিবিউশন হেডবোর্ড শুধুমাত্র ঐতিহ্যগত পাওয়ার ডিস্ট্রিবিউশন হেডবোর্ডের পাওয়ার ডিস্ট্রিবিউশন ফাংশন সম্পূর্ণ করে না, এর সাথে অনেক শক্তিশালী মনিটরিং এবং ম্যানেজমেন্ট ফাংশনও রয়েছে, যা ডেটা সেন্টার ম্যানেজারকে ক্যাবিনেট লোড এবং ডিস্ট্রিবিউশন ব্রাঞ্চ সার্কিটগুলির লোডিং অবস্থা বুঝতে দেয়। সময় স্থিতি, বিভিন্ন পরামিতি, এবং বিভিন্ন ফ্লিটের বিদ্যুৎ খরচ ইত্যাদি।

CPSY® প্রিসিশন পাওয়ার ডিস্ট্রিবিউশন প্যারামিটার (স্পেসিফিকেশন)

CPSY®প্রিসিশন পাওয়ার ডিস্ট্রিবিউশন বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

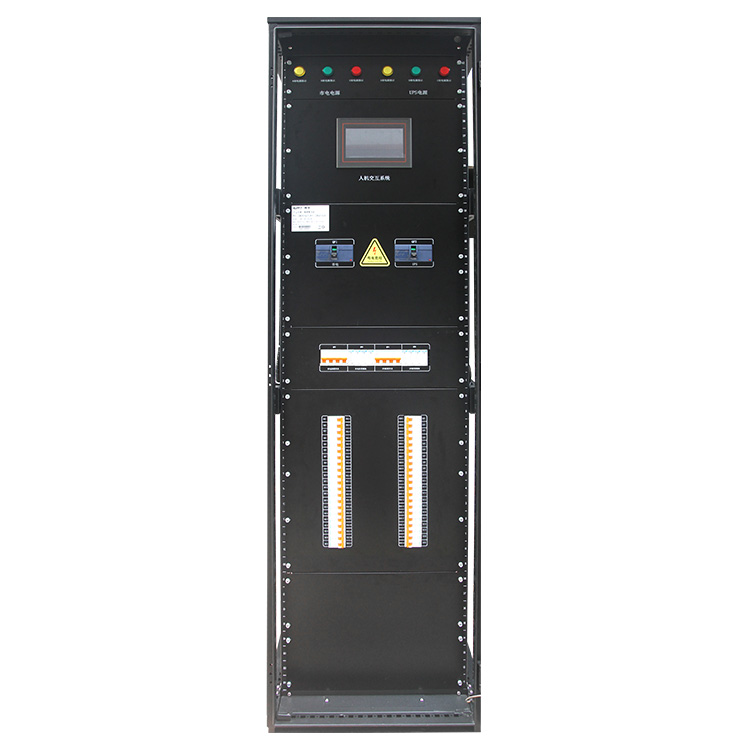

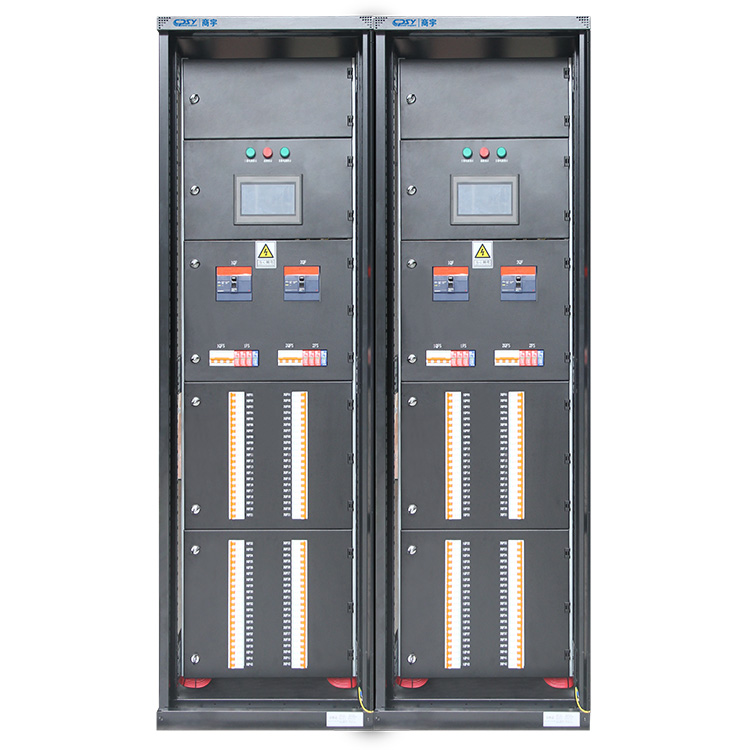

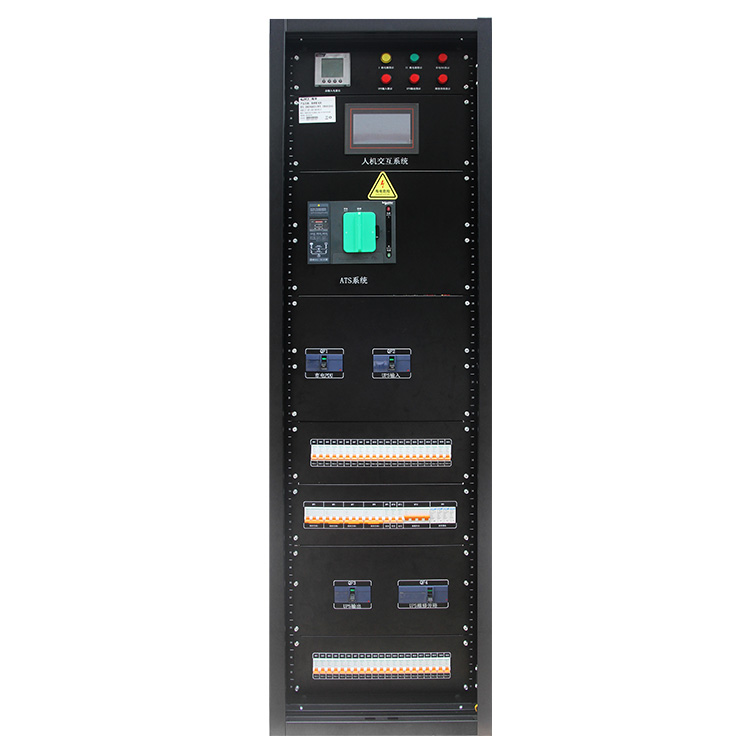

Shangyu CPSY® স্পষ্টতা পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট একটি স্ট্যান্ডার্ড 19-ইঞ্চি 42U নেটওয়ার্ক ক্যাবিনেট এবং মডুলার স্ট্রাকচার ডিজাইন গ্রহণ করে এবং প্রচুর ঐচ্ছিক জিনিসপত্রের সাথে সজ্জিত। এটি কম্পিউটার রুমের প্রকৃত চাহিদা অনুযায়ী গ্রাহকদের জন্য ব্যক্তিগতকৃত উচ্চ-নির্ভরযোগ্য শক্তি বিতরণ পণ্য তৈরি করতে পারে। পাওয়ার কোয়ালিটি সলিউশন প্রোডাক্টের সদস্য হিসাবে, নির্ভুল পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটগুলি কম-ভোল্টেজ পাওয়ার ডিস্ট্রিবিউশন, বুদ্ধিমান পর্যবেক্ষণ এবং পাওয়ার ম্যানেজমেন্ট ফাংশনগুলিকে একত্রিত করে। যখন উচ্চ-মানের UPS পাওয়ার সাপ্লাই ব্যবহার করা হয়, তারা ব্যবহারকারীদের ক্রিটিক্যাল লোডের জন্য ব্যাপক পাওয়ার সাপ্লাই সুরক্ষা প্রদান করতে পারে। স্পষ্টতা পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটটি একটি বড়-স্ক্রীন রঙের এলসিডি টাচ স্ক্রিন দিয়ে সজ্জিত, যা প্রতিটি প্রধান সার্কিট এবং শাখা সার্কিটের ভোল্টেজ, বর্তমান, ফ্রিকোয়েন্সি, সক্রিয় শক্তি, প্রতিক্রিয়াশীল শক্তি, কেডব্লিউএইচ, হারমোনিক্স এবং অন্যান্য পাওয়ার মানের স্থিতি পরীক্ষা করতে পারে। সময়, এবং রিয়েল টাইমে লোড বক্ররেখা পরিবর্তন রেকর্ড করতে পারে। , সেইসাথে আংশিক ব্যর্থতার ক্ষেত্রে সিস্টেমের অপ্রয়োজনীয় ক্ষমতা, স্থানীয় বুদ্ধিমান পর্যবেক্ষণ সক্ষম করে। এটি RS232, RS485 এবং দূরবর্তী অনলাইন রিয়েল-টাইম পর্যবেক্ষণ এবং পরিচালনার ক্ষমতা উপলব্ধি করতে নেটওয়ার্ক ইন্টারফেস প্রদান করে। যখন সিস্টেমে কোনো অস্বাভাবিকতা দেখা দেয়, যেমন ওভারলোড, ফেজ লস, উচ্চ বা কম ভোল্টেজ ইত্যাদি, অন-সাইট শব্দ এবং হালকা অ্যালার্ম অবিলম্বে ব্যবহারকারীকে মনে করিয়ে দেবে। একই সাথে, কম্পিউটার রুম মনিটরিং সিস্টেম ব্যবহারকারীকে এসএমএস বা ফোন কলের মাধ্যমে অবহিত করবে যাতে সময়মত ব্যবস্থা নেওয়া যায়। সম্ভাব্য ঝুঁকি এড়িয়ে চলুন এবং রিয়েল-টাইম ঝুঁকি সতর্কতা অর্জন করুন। প্যানেলটি 3,000টি ঐতিহাসিক রেকর্ড এবং ত্রুটির তথ্য সংরক্ষণ করতে পারে যাতে ব্যবহারকারীদের ত্রুটির কারণ বিশ্লেষণ করতে সুবিধা হয়। নির্ভুল পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট শান্ট স্ট্যাটাস মনিটরিং, হট-অদলবদলযোগ্য সুইচ, আইসোলেশন ট্রান্সফরমার, ইপিও/আরইপিও ফাংশন, টিভিএসএস সার্জ প্রোটেকশন সিস্টেম ইত্যাদি সহ ঐচ্ছিক আনুষাঙ্গিকগুলির একটি সম্পদও সরবরাহ করে। এটি প্রধানত গুরুত্বপূর্ণ গ্রাহকদের জন্য ব্যবহৃত হয় যেমন ডেটা কম্পিউটার রুম। অর্থ, টেলিযোগাযোগ, সরকার, বিমানবন্দর, হাসপাতাল এবং আইটি এন্টারপ্রাইজ, মাঝারি এবং বড় IDC ডেটা সেন্টার বা শিল্প উদ্যোগে পাওয়ার ডিস্ট্রিবিউশন, ডিস্ট্রিবিউশন সার্কিট সুরক্ষা, নেটওয়ার্ক সার্ভারের মতো গুরুত্বপূর্ণ সরঞ্জামগুলির জন্য মিটারিং প্রদানের জন্য। এটি কম্পিউটার গ্রাউন্ডিংয়ের মতো পরিষেবাগুলি পরিচালনা করে এবং উচ্চ পাওয়ার সাপ্লাই নির্ভরযোগ্যতার প্রয়োজনীয়তা এবং নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ সহ এলাকায় ব্যবহৃত হয়।

বৈশিষ্ট্য:

1. নমনীয় ডিজাইন এবং সহজ ইনস্টলেশন সহ কম্পিউটার রুমে একটি 19-ইঞ্চি 42U স্ট্যান্ডার্ড আকারের নেটওয়ার্ক সার্ভার ক্যাবিনেট গ্রহণ করুন।

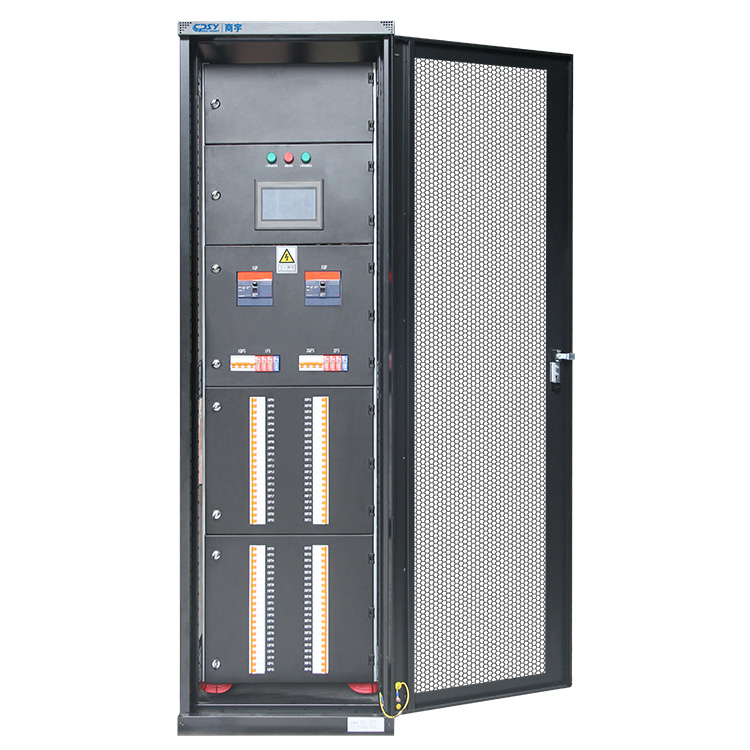

2. ডবল-লেয়ার ডোর প্যানেল সুরক্ষা নকশা গ্রহণ করুন, বিভিন্ন ধরণের চেহারা কাঠামো সহ, যেমন: জাল দরজা, কাচের দরজা, ইস্পাত দরজা, অপারেটরদের নিরাপত্তা নিশ্চিত করতে;

3. ইনস্টলেশনের স্থান বাঁচাতে মডুলার ডিজাইন গ্রহণ করুন এবং হট-অদলবদলযোগ্য সামঞ্জস্যযোগ্য ফেজ বাস সিস্টেম সম্পূর্ণ করুন

4. মোল্ডেড কেস সার্কিট ব্রেকার স্থির ইনস্টলেশন গ্রহণ করে, মাইক্রো সার্কিট ব্রেকার গাইড রেল কার্ড ইনস্টলেশন গ্রহণ করে এবং ফেজ-অ্যাডজাস্টেবল S400 মাইক্রো সার্কিট ব্রেকার নিরাপদ অপারেশনকে ব্যাপকভাবে উন্নত করে এবং রক্ষণাবেক্ষণের সুবিধা দেয়।

5. HMI মানব-কম্পিউটার ইন্টারঅ্যাকশন ইন্টারফেস দিয়ে সজ্জিত, একটি বুদ্ধিমান, নির্ভরযোগ্য এবং সম্পূর্ণ পর্যবেক্ষণ সিস্টেম, যা রিয়েল টাইমে শক্তি, গুণমান এবং সার্কিট স্থিতি পর্যবেক্ষণ, অ্যালার্ম এবং অন্যান্য ডেটা পড়তে পারে;

6. প্যানেলটি 900-3000 ঐতিহাসিক অ্যালার্ম তথ্য রেকর্ড এবং সংরক্ষণ করতে পারে, যা ত্রুটি বিশ্লেষণকে সহজ করে এবং জনশক্তি এবং উপাদান সম্পদকে ব্যাপকভাবে সংরক্ষণ করে।

7. সমৃদ্ধ মনিটরিং মডিউলগুলি আরও ব্যাপক পর্যবেক্ষণ ফাংশন এবং মাল্টি-লেভেল ডোমেন মান ডিজাইন প্রদান করে যাতে সম্ভাব্য ঝুঁকি আগে থেকেই চিহ্নিত করা যায়।

8. হট-অদলবদলযোগ্য সুইচ, বিল্ট-ইন ড্রাই-টাইপ আইসোলেশন ট্রান্সফরমার, বাজ সুরক্ষা মডিউল এবং ইপিও/আরইপিও রিমোট পাওয়ার-অফ মডিউল সহ সমৃদ্ধ আনুষাঙ্গিক।

9. গঠনটি অভিনব। সমস্ত অংশ আমদানিকৃত CNC সরঞ্জাম দিয়ে প্রক্রিয়া করা হয়। প্রতিটি প্রক্রিয়া প্রতিটি অংশের প্রক্রিয়াকরণ নির্ভুলতা নিশ্চিত করার জন্য কঠোরভাবে পরিদর্শন করা হয়েছে।

10. নির্ভরযোগ্য মানের, উচ্চ-মানের কোল্ড রেল স্টিল প্লেট, দক্ষিণ কোরিয়া থেকে আমদানি করা অ্যালুমিনিয়াম-জিঙ্ক-কোটেড প্লেট এবং স্প্ল্যাটার ছাড়া গ্যালভানাইজড প্লেট। বাইরের পৃষ্ঠটি ইলেক্ট্রোস্ট্যাটিকভাবে স্প্রে করা হয়েছে এবং আন্তর্জাতিক উন্নত স্তরে পৌঁছেছে।

11. উচ্চ ঘনত্ব, উচ্চ সংহতকরণ, উচ্চ-নির্ভুলতা এবং অত্যন্ত সমন্বিত মডিউল ব্যবহার করে, যা ক্যাবিনেটের ভলিউম বাড়ায়, 168 সার্কিটকে সমর্থন করে এবং মেঝে স্থান হ্রাস করে।

12. উচ্চ নির্ভরযোগ্যতা, উচ্চ-মানের মূল উপাদান সমাধান ব্যবহার করে, যা নিরাপদে নিরাপত্তা, নির্ভরযোগ্যতা এবং গুণমানের নিশ্চয়তা নিশ্চিত করে সম্পূর্ণ লোড কারেন্টের কমপক্ষে 1.73 গুণ নিরাপদে সহ্য করতে পারে।

13. উচ্চ-কর্মক্ষমতা, উচ্চ-শক্তির ক্যাবিনেট, ক্যাবিনেটের কলামগুলি Ω বাঁকানো প্রোফাইল দিয়ে তৈরি, এবং অভ্যন্তরটি ISV প্লাস্টিকের প্যানেল দিয়ে তৈরি, যা নিরাপদ এবং শিখা-প্রতিরোধী।

14. স্ট্যান্ডার্ড Modbus কমিউনিকেশন প্রোটোকল গ্রহণ করে, RS232, RS485 এবং অন্যান্য নেটওয়ার্ক ইন্টারফেস সমর্থন করে এবং রিমোট রিয়েল-টাইম পর্যবেক্ষণ সমর্থন করে;

15. তিনটি প্রধান ম্যানেজমেন্ট ফাংশন: নিরাপত্তা ব্যবস্থাপনা, অপারেটিং খরচ ব্যবস্থাপনা, বিদ্যুৎ বিতরণ পর্যবেক্ষণ ব্যবস্থাপনা, বুদ্ধিমান ব্যবস্থাপনা, এবং সহজ অপারেশন।

16. বিস্তৃত অ্যালার্ম এবং উন্নত মাল্টি-লেয়ার অ্যালার্ম সেটিংস প্রাথমিক প্রতিক্রিয়ার ব্যবস্থা নিশ্চিত করতে, ব্যবহারকারীর ভুল অপারেশনের কারণে সৃষ্ট স্থানীয় বিদ্যুৎ বিভ্রাট দুর্ঘটনা কমাতে এবং নির্ভুল বিদ্যুৎ বিতরণ অর্জন করতে সম্ভাব্য পাওয়ার ব্যর্থতা প্রতিরোধ করে।

17. সার্কিটগুলিতে পাওয়ার খরচ এবং ফুটো নিরীক্ষণ এবং ট্র্যাক করতে উন্নত বা ব্যাপক সিস্টেম ব্যবহার করুন। প্রতিটি লোডের জন্য শিল্ডেড আউটপুট তারগুলি EMI এবং RFI কমিয়ে দেয়।

অ্যাপ্লিকেশন:

প্রধানত গুরুত্বপূর্ণ গ্রাহকদের জন্য ব্যবহৃত হয় যেমন IDC ডেটা সেন্টার বা শিল্প প্রতিষ্ঠান যেমন টেলিকমিউনিকেশন, ফিনান্স, সরকার এবং আইটি, পাওয়ার ডিস্ট্রিবিউশন, ডিস্ট্রিবিউশন সার্কিট সুরক্ষা, পরিমাপ, ব্যবস্থাপনা এবং কম্পিউটার গ্রাউন্ডিং এবং নেটওয়ার্ক সার্ভারের মতো গুরুত্বপূর্ণ সরঞ্জামগুলির জন্য অন্যান্য পরিষেবা প্রদানের জন্য। উচ্চ শক্তি সরবরাহের প্রয়োজনীয়তা এবং নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ সহ ক্ষেত্র।

ফাংশন:

নিখুঁত পর্যবেক্ষণ/পর্যবেক্ষণ ফাংশন

1. স্থানীয় বুদ্ধিমান পর্যবেক্ষণ অর্জনের জন্য পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের মোট ইনপুট এবং প্রতিটি শাখার ভোল্টেজ, কারেন্ট, ফ্রিকোয়েন্সি, পাওয়ার, বিদ্যুৎ এবং অন্যান্য পরামিতিগুলির রিয়েল-টাইম পর্যবেক্ষণ;

2. প্রতিটি সুইচের সুইচিং অবস্থা সনাক্ত করুন, সুরেলা বিষয়বস্তু, শক্তি ব্যবস্থাপনা, ঐতিহাসিক প্রবণতা, লোড কার্ভ ইত্যাদি প্রদর্শন ও পরিচালনা করুন।

3. রিয়েল-টাইম ডেটা ডিসপ্লে, রিয়েল-টাইম অ্যালার্ম, ট্রেন্ড কার্ভ, কমিউনিকেশন নেটওয়ার্ক নির্ণয়, ডাটাবেস রেকর্ডিং, সিকিউরিটি ম্যানেজমেন্ট, পরিসংখ্যানগত বিশ্লেষণ এবং রিপোর্ট, ডেটা ক্লাউড রিলিজ ইত্যাদি।

4. সমৃদ্ধ মনিটরিং মডিউলগুলি আরও ব্যাপক পর্যবেক্ষণ ফাংশন এবং মাল্টি-লেভেল ডোমেন মান ডিজাইন প্রদান করে যাতে সম্ভাব্য ঝুঁকি আগে থেকেই চিহ্নিত করা যায়।

উন্নত অ্যালার্ম/এলার্ম ফাংশন

1. এটিতে শ্রবণযোগ্য এবং চাক্ষুষ অ্যালার্ম এবং দূরবর্তী পর্যবেক্ষণ ইন্টারফেস রয়েছে এবং উন্নত মাল্টি-লেয়ার অ্যালার্ম প্রতিটি লোড ক্ষমতা অ্যালার্ম, ওভারলোড অ্যালার্ম এবং সম্ভাব্য পাওয়ার ব্যর্থতা রোধ করতে ওভারভোল্টেজ অ্যালার্ম প্রাক-সেট করে।

2. প্রধান সার্কিট এবং শাখা সার্কিট ওভারভোল্টেজ, আন্ডারভোল্টেজ, ওভারলোড, ফ্রিকোয়েন্সি ওভারলিমিট, অস্বাভাবিক শূন্য-গ্রাউন্ড ভোল্টেজ, সার্কিট ব্রেকার এবং অন্যান্য ত্রুটিগুলির জন্য শ্রবণযোগ্য এবং চাক্ষুষ অ্যালার্ম সমর্থন করে।

3. এটিতে রিয়েল-টাইম ঝুঁকি সতর্কতা ফাংশন রয়েছে, যা রিয়েল টাইমে সিস্টেমের অস্বাভাবিকতাগুলিকে অবহিত করতে পারে এবং সম্ভাব্য ঝুঁকি এড়াতে পারে;

4. প্যানেলটি 900-3000 ঐতিহাসিক অ্যালার্ম তথ্য রেকর্ড এবং সংরক্ষণ করতে পারে, যা ত্রুটি বিশ্লেষণকে সহজ করে এবং জনশক্তি এবং বস্তুগত সম্পদকে ব্যাপকভাবে সংরক্ষণ করে।

নির্ভরযোগ্য সুরক্ষা ফাংশন

1. এটি অনলাইন ফুটো পর্যবেক্ষণ এবং ফুটো সুরক্ষা ফাংশন এবং রিয়েল-টাইম নিরাপত্তা পর্যবেক্ষণ উপলব্ধি করতে ফুটো সংগ্রহ ইউনিটের সাথে ব্যবহার করা যেতে পারে।

2. বিরোধী ঢেউ, বিরোধী বাজ (ঐচ্ছিক); ওভার-কারেন্ট সুরক্ষা, জরুরী শক্তি-বন্ধ সুরক্ষা, ওভারহিটিং শাটডাউন সুরক্ষা।

3. পাওয়ার সাপ্লাই নির্ভরযোগ্যতা নিশ্চিত করতে একটি নির্ভরযোগ্য গ্রাউন্ডিং সিস্টেম এবং ওভারভোল্টেজ সুরক্ষা সার্কিট কনফিগার করুন; বিভিন্ন পাওয়ার সাপ্লাই সমাধানের কাস্টমাইজেশন সমর্থন করে, এবং অপ্রয়োজনীয় সিস্টেম উপলব্ধি করে;

অন্যান্য ফাংশন

1. একটি 7-ইঞ্চি মানব-মেশিন বিনিময় তথ্য ইন্টারফেস এবং একটি বড় রঙের LCD স্ক্রিন দিয়ে সজ্জিত, যা অপারেটরদের জন্য সুবিধা প্রদান করে, রিয়েল-টাইম ক্যোয়ারী এবং মনিটরিংয়ের সুবিধা দেয় এবং আগে থেকেই ত্রুটি এবং অপারেশনাল বিপদ সনাক্ত করতে পারে।

2. বুদ্ধিমান মনিটরিং ফাংশন দিয়ে সজ্জিত, বিভিন্ন কম্পিউটার রুম মনিটরিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, অপারেশন এবং পাওয়ার ম্যানেজমেন্টকে আরও দক্ষ করে তোলে

3. নমনীয় স্কেলেবিলিটি, সুইচ চ্যানেলের সংখ্যা যে কোনো সময় বিদ্যুৎ বাধা ছাড়াই প্রতিস্থাপিত এবং প্রসারিত করা যেতে পারে। হট-অদলবদলযোগ্য, সামঞ্জস্যযোগ্য ফেজ সুইচ এবং অনলাইন ফেজ সমন্বয় ঐচ্ছিক হতে পারে। .

4. অত্যন্ত মডুলার ডিজাইন, প্রতিটি কার্যকরী ইউনিটে ইনস্টল করা ইনকামিং এবং আউটগোয়িং লাইন সার্কিট ব্রেকারগুলিকে ক্রমানুসারে এবং স্তরগুলিতে সাজানো হয়েছে, যা দ্রুত এবং সহজ ইনস্টলেশন এবং ত্রুটি রক্ষণাবেক্ষণের জন্য দুর্দান্ত সুবিধা প্রদান করে।

5. ভাল কর্মক্ষমতা এবং অত্যন্ত সমন্বিত পণ্য সরঞ্জাম একটি আরো স্থিতিশীল এবং নিরাপদ অপারেশন নিশ্চিত.

CPSY® প্রিসিশন পাওয়ার ডিস্ট্রিবিউশনের বিবরণ

Shangyu CPSY® নির্ভুল পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট গুরুত্বপূর্ণ বিদ্যুৎ ব্যবহারকারীদের জন্য উপযুক্ত যেমন পাওয়ার প্ল্যান্ট, সাবস্টেশন, শিল্প ও খনির উদ্যোগ, টেলিযোগাযোগ, ব্যাঙ্ক, ফিনান্স, সরকার এবং IDC ডেটা সেন্টার বা এসি 50Hz হিসাবে এন্টারপ্রাইজ, সর্বাধিক কাজের ভোল্টেজ 660V, সর্বোচ্চ কাজ বিদ্যুৎ বিতরণ ব্যবস্থায় 5000A থেকে বর্তমান। এটি মেশিন রুম পাওয়ার ডিস্ট্রিবিউশন, মোটর কন্ট্রোল এবং আলো এবং অন্যান্য পাওয়ার ডিস্ট্রিবিউশন সরঞ্জামের শক্তি রূপান্তর এবং বিতরণ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। এটি ডুয়াল-চ্যানেল পাওয়ার ডিস্ট্রিবিউশন গ্রহণ করে এবং পাওয়ার গ্রিড সিস্টেমে গ্রিড পাওয়ার এবং গ্রিড পাওয়ার বা গ্রিড পাওয়ার এবং ব্যাকআপ পাওয়ার স্টার্টআপের মধ্যে স্যুইচ করার জন্য ব্যবহার করা যেতে পারে। পাওয়ার সোর্সকে ক্রমাগত পাওয়ার সাপ্লাই করুন এবং এর পাওয়ার সাপ্লাইয়ের নির্ভরযোগ্যতা নিশ্চিত করতে বৈদ্যুতিক যন্ত্রপাতি ব্যবহার করুন।

অনলাইন লিকেজ মনিটরিং ফাংশন উপলব্ধি করতে ফুটো সংগ্রহ ইউনিটের সাথে স্পষ্টতা পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট ব্যবহার করা যেতে পারে। একই সময়ে, এটি তাপমাত্রা সেন্সর আনুষঙ্গিক ব্যবহার করে রিয়েল টাইমে কলাম হেড ক্যাবিনেটের তাপমাত্রা নিরীক্ষণ করতে পারে, যা কম্পিউটার রুমে পাওয়ার সাপ্লাই সিস্টেমের নিরাপত্তা উন্নত করে। এটির উচ্চ ব্রেকিং ক্ষমতা এবং ভাল গতিশীল এবং তাপীয় স্থিতিশীলতা রয়েছে। কাঠামোটি উন্নত এবং যুক্তিসঙ্গত, বৈদ্যুতিক স্কিমটি ব্যবহারিক, সিরিয়াল এবং বহুমুখী, বিভিন্ন স্কিম ইউনিটগুলি নির্বিচারে একত্রিত করা যেতে পারে, একটি ক্যাবিনেট অনেকগুলি সার্কিট মিটমাট করতে পারে, মেঝে স্থান সংরক্ষণ করে, সুন্দর চেহারা, উচ্চ সুরক্ষা স্তর, নিরাপদ এবং নির্ভরযোগ্য, সুবিধার সাথে সহজ রক্ষণাবেক্ষণের জন্য, এটি ইউপিএস শিল্পে সিস্টেম ইন্টিগ্রেটরদের জন্য একটি আবশ্যক পণ্য। এই পণ্যটি IEC439 এবং GB/T251 "লো-ভোল্টেজ প্রত্যাহারযোগ্য সুইচগিয়ার সম্পূর্ণ সেট" এর মান মেনে চলে। কম্পিউটার রুমে এটি একটি অপরিহার্য পণ্য। এটি ইউপিএসের সাথে ঘনিষ্ঠভাবে কাজ করে, আকারটি কাস্টমাইজ করা যেতে পারে এবং এটি একটি বন্টন বাক্সের প্রকারেও তৈরি করা যেতে পারে। নির্দিষ্ট বিদ্যুৎ বিতরণ পরিকল্পনা প্রকল্পের উপর নির্ভর করে।

সমবয়সীদের সাথে তুলনা করলে, CPSY® প্রিসিশন পাওয়ার ডিস্ট্রিবিউশনের সুবিধা নিম্নরূপ:

● নির্ভরযোগ্যতা:

1. সমস্ত উপাদান মানসম্মত, আমদানিকৃত CNC সরঞ্জাম ব্যবহার করে প্রক্রিয়াজাত করা হয় এবং প্রস্তুতকারকের দ্বারা পরীক্ষা করা হয়।

2. এটি উচ্চ-মানের কোল্ড রেল স্টিল প্লেট, দক্ষিণ কোরিয়া থেকে আমদানি করা অ্যালুমিনিয়াম-জিঙ্ক-কোটেড প্লেট এবং জিঙ্ক স্প্ল্যাটার ছাড়া গ্যালভানাইজড প্লেট দিয়ে তৈরি। বাইরের পৃষ্ঠটি ইলেক্ট্রোস্ট্যাটিকভাবে স্প্রে করা হয়েছে এবং আন্তর্জাতিক উন্নত স্তরে পৌঁছেছে।

3. উচ্চ-নির্ভরযোগ্য কম্পিউটার মাদারবোর্ড ব্যাপকভাবে সিস্টেমের বিভিন্ন অপারেটিং পরামিতিগুলিকে নিরীক্ষণ করে এবং HMI এর মাধ্যমে ব্যাপকভাবে প্রদর্শন করে, পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের দখলকৃত স্থান হ্রাস করে এবং পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের আয়তনের অনুপাত বৃদ্ধি করে।

●নিরাপত্তা:

1. ডাবল-লেয়ার দরজা প্যানেল সুরক্ষা নকশা বৈদ্যুতিক শক প্রতিরোধ করে এবং অপারেটর নিরাপত্তা নিশ্চিত করে।

2. লুপ ওভারলোড, ওভারভোল্টেজ, আন্ডারভোল্টেজ, তিন-ফেজ ভারসাম্যহীনতা, বিচ্ছিন্নতা ট্রান্সফরমার অতিরিক্ত তাপমাত্রা, বাজ সুরক্ষা ব্যর্থতা এবং অন্যান্য পরামিতিগুলির জন্য মাল্টি-লেয়ার অ্যালার্ম সেট করুন।

● সরলতা:

1. প্রিফেব্রিকেটেড কম্পোনেন্ট এবং প্রমিত 19-ইঞ্চি 42U IT/সার্ভার ক্যাবিনেট ডিজাইন ব্যবহারের কারণে, ইনস্টলেশন সহজ এবং দ্রুত, এবং এটি কম্পিউটার রুম লেআউটের সাথে আরও ভাল সামঞ্জস্যপূর্ণ।

2. ডেটা ক্যোয়ারী এবং সেটিংয়ের সুবিধার্থে একটি বৃহৎ মানব-কম্পিউটার মিথস্ক্রিয়া ইন্টারফেস দিয়ে সজ্জিত, এটি স্থানীয় বুদ্ধিমান পর্যবেক্ষণ অর্জনের জন্য বাস্তব সময়ে বিভিন্ন ভোল্টেজ, বর্তমান, ফ্রিকোয়েন্সি, শক্তি এবং অন্যান্য পরামিতি নিরীক্ষণ করতে পারে।

3. হট-অদলবদলযোগ্য সামঞ্জস্যযোগ্য ফেজ বাস সিস্টেমটি প্রতিস্থাপন করা যেতে পারে এবং সিস্টেমের নিরবচ্ছিন্ন অপারেশন নিশ্চিত করতে অনলাইনে প্রসারিত করা যেতে পারে।

● সমৃদ্ধি:

1. ঐচ্ছিক হট-অদলবদলযোগ্য সুইচ, অন্তর্নির্মিত ড্রাই-টাইপ আইসোলেশন ট্রান্সফরমার, বজ্র সুরক্ষা মডিউল এবং EPO/REPO রিমোট পাওয়ার-অফ মডিউল সহ সমৃদ্ধ আনুষাঙ্গিক।

2. একাধিক যোগাযোগ পদ্ধতি, নমনীয়ভাবে ব্যাকএন্ড সিস্টেমের সাথে মিলে যায়, স্ট্যান্ডার্ড মডবাস যোগাযোগ প্রোটোকল ব্যবহার করে, RS232, RS485 এবং অন্যান্য নেটওয়ার্ক ইন্টারফেস সমর্থন করে

3. একাধিক পাওয়ার সাপ্লাই সমাধানের কাস্টমাইজেশন সমর্থন করে এবং অপ্রয়োজনীয় সিস্টেম বাস্তবায়ন করতে পারে

● পরিচালনা করা সহজ:

1. একটি সম্পূর্ণ মনিটরিং সিস্টেমের সাথে, কম্পিউটার রুম ম্যানেজার রিয়েল টাইমে সরঞ্জামের অপারেটিং অবস্থা নিয়ন্ত্রণ করতে পারে, পরিচালনাকে সহজ করে তোলে;

2. উচ্চ-নির্ভুলতা এবং উচ্চ-ইন্টিগ্রেশন মডুলার ডিজাইন গ্রহণ করুন ইনস্টলেশনের স্থান বাঁচাতে এবং সম্পূর্ণ গরম-অদলবদলযোগ্য নিয়মিত ফেজ বাস সিস্টেম।

3. পাওয়ার ডিস্ট্রিবিউশন মনিটরিং এবং ম্যানেজমেন্ট ছাড়াও, এটি অপারেটিং খরচ ব্যবস্থাপনা এবং নিরাপত্তা ব্যবস্থাপনার ফাংশন রয়েছে। এটি বুদ্ধিমান, পরিচালনা করা সহজ এবং পরিচালনা করা সহজ, যা বিদ্যুৎ বিতরণ ব্যবস্থার নির্ভরযোগ্যতা উন্নত করে এবং ঝুঁকি হ্রাস করে।

ব্যবহারের শর্ত

1. পরিবেষ্টিত বায়ুর তাপমাত্রা +40 ℃ থেকে বেশি হওয়া উচিত নয় এবং -5 ℃ থেকে কম নয়। 24 ঘন্টার মধ্যে গড় তাপমাত্রা +35 ℃ এর বেশি হবে না।

2. ইনডোর ইনস্টলেশন এবং ব্যবহারের জন্য, ব্যবহারের অবস্থানের উচ্চতা 2000M এর বেশি হবে না।

3. আশেপাশের বাতাসের আপেক্ষিক আর্দ্রতা 50% এর বেশি হবে না যখন সর্বোচ্চ তাপমাত্রা +40°C হয়, এবং কম তাপমাত্রায় একটি বড় আপেক্ষিক আর্দ্রতা অনুমোদিত হয়৷ (উদাহরণস্বরূপ, 90% +20 ডিগ্রি সেলসিয়াসে) ঘনীভবনের প্রভাব যা মাঝে মাঝে তাপমাত্রার পরিবর্তনের কারণে ঘটতে পারে তা বিবেচনায় নেওয়া উচিত।

4. সরঞ্জাম ইনস্টল করার সময়, উল্লম্ব সমতলের সাথে প্রবণতা 5% এর বেশি হওয়া উচিত নয়। সরঞ্জামগুলি এমন জায়গায় ইনস্টল করা উচিত যেখানে তীব্র কম্পন এবং প্রভাব নেই এবং এমন জায়গায় যেখানে বৈদ্যুতিক উপাদানগুলি ক্ষয়প্রাপ্ত হয় না।

5. যখন ব্যবহারকারীদের বিশেষ প্রয়োজনীয়তা থাকে, তারা প্রস্তুতকারকের সাথে আলোচনা করতে পারে।

উপাদান উপকরণ প্রধানত অন্তর্ভুক্ত:

বাজারে 80% ডিস্ট্রিবিউশন বাক্স এই কোল্ড-রোল্ড স্টিল প্লেট উপাদান দিয়ে তৈরি, যা শক্তিশালী এবং টেকসই।

স্টেইনলেস স্টীল প্লেটের ভাল অ্যান্টি-জং ফাংশন রয়েছে এবং বিতরণ বাক্সটি আরও টেকসই।

প্রযোজ্য মানসমূহ:

GB 7251.1-2013 কম-ভোল্টেজ সম্পূর্ণ সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম

GB/T 7251.12-2013 কম-ভোল্টেজ সম্পূর্ণ সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম

GB 7251.8-2005 কম-ভোল্টেজের সম্পূর্ণ সেট সুইচগিয়ার এবং নিয়ন্ত্রণ সরঞ্জাম

আরএফকিউ

1. পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের প্রধান শ্রেণীবিভাগ কি কি?

কম্পিউটার রুম পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটগুলিকে সাধারণত তিনটি স্তরে ভাগ করা হয়: পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট → বুদ্ধিমান পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট → বুদ্ধিমান নির্ভুল পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট।

--- উপাদান অনুযায়ী, পাওয়ার বন্টন ক্যাবিনেট দুটি প্রকারে বিভক্ত করা যেতে পারে: কাঠের এবং ধাতু। কারণ ধাতু পাওয়ার বন্টন ক্যাবিনেটের সুরক্ষা স্তর কিছুটা বেশি, তাদের বেশিরভাগই ধাতু দিয়ে তৈরি।

-- কাঠামোগত বৈশিষ্ট্য এবং ব্যবহারের উপর ভিত্তি করে, বিতরণ ক্যাবিনেটগুলি প্রতিরক্ষামূলক বিতরণ ক্যাবিনেট, ড্রয়ার-টাইপ বিতরণ ক্যাবিনেট ইত্যাদিতে ভাগ করা যেতে পারে।

1) প্রতিরক্ষামূলক পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট, যাকে ক্লোজড পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটও বলা হয় (প্রতিরক্ষামূলক/সিলড সুইচ ক্যাবিনেট), একটি কম-ভোল্টেজ সুইচ ক্যাবিনেটকে বোঝায় যেখানে ইনস্টলেশন পৃষ্ঠ ছাড়া সমস্ত দিক ঘেরা থাকে। এই ধরনের বন্টন ক্যাবিনেটের সুইচ, সুরক্ষা, পর্যবেক্ষণ এবং নিয়ন্ত্রণের মতো বৈদ্যুতিক উপাদানগুলি ইস্পাত বা অন্তরক উপকরণ দিয়ে তৈরি একটি বদ্ধ শেলে ইনস্টল করা হয় এবং দেয়ালে বা বাইরে ইনস্টল করা যেতে পারে। ডিস্ট্রিবিউশন ক্যাবিনেটের প্রতিটি সার্কিটের মধ্যে কোনো বিচ্ছিন্নতা ব্যবস্থা নাও থাকতে পারে, অথবা বিচ্ছিন্নতার জন্য একটি গ্রাউন্ডেড মেটাল প্লেট বা ইনসুলেটিং প্লেট ব্যবহার করা যেতে পারে। সাধারণত, দরজা এবং প্রধান সুইচ পরিচালনার জন্য একটি যান্ত্রিক ইন্টারলক আছে। এছাড়াও প্যানেলে ইনস্টল করা নিয়ন্ত্রণ, পরিমাপ, সংকেত এবং অন্যান্য বৈদ্যুতিক যন্ত্রপাতি সহ একটি প্রতিরক্ষামূলক ডেস্কটপ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট (যেমন কনসোল) রয়েছে। প্রতিরক্ষামূলক শক্তি বন্টন ক্যাবিনেটের উপাদানগুলি গার্ড প্লেট দ্বারা বিচ্ছিন্ন এবং উচ্চ স্তর রয়েছে। এগুলি প্রধানত প্রক্রিয়া সাইটগুলিতে পাওয়ার বিতরণ ডিভাইস হিসাবে ব্যবহৃত হয়।

2) ড্রয়ার-টাইপ পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট (যাকে ড্রয়ার-টাইপ সুইচ ক্যাবিনেটও বলা হয়)। এই ধরনের ডিস্ট্রিবিউশন ক্যাবিনেট একটি বন্ধ শেল তৈরি করতে একটি ইস্পাত প্লেট ব্যবহার করে এবং আগত এবং বহির্গামী সার্কিটের বৈদ্যুতিক উপাদানগুলি একটি কার্যকরী ইউনিট গঠন করতে পুল-আউট ড্রয়ারে ইনস্টল করা হয় যা নির্দিষ্ট বিদ্যুৎ সরবরাহের কাজগুলি সম্পূর্ণ করতে পারে। কার্যকরী ইউনিটগুলি বাসবার বা তার থেকে একটি গ্রাউন্ডেড মেটাল প্লেট বা প্লাস্টিকের তৈরি একটি কার্যকরী বোর্ড দ্বারা পৃথক করা হয়, তিনটি ক্ষেত্র তৈরি করে: বাসবার, কার্যকরী ইউনিট এবং তার। প্রতিটি কার্যকরী ইউনিটের মধ্যে বিচ্ছিন্নতা ব্যবস্থাও রয়েছে।

এই ধরনের পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের উচ্চ নির্ভরযোগ্যতা, নিরাপত্তা, সামঞ্জস্যতা এবং বিনিময়যোগ্যতা রয়েছে। এটি একটি অপেক্ষাকৃত উন্নত পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট। বর্তমানে উত্পাদিত পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটগুলির বেশিরভাগই ড্রয়ার-টাইপ সুইচ ক্যাবিনেট, যা বিদ্যুৎ সরবরাহ নিয়ন্ত্রণ করতে ব্যবহার করা যেতে পারে। শিল্প ও খনির উদ্যোগ এবং উচ্চ-উত্থান বিল্ডিংগুলির জন্য বিদ্যুৎ বিতরণের উচ্চ কেন্দ্রীভূত নিয়ন্ত্রণ বা পাওয়ার সাপ্লাইয়ের উচ্চ নির্ভরযোগ্যতা প্রয়োজন।

3) পাওয়ার লাইটিং ডিস্ট্রিবিউশন ক্যাবিনেট

পাওয়ার লাইটিং ডিস্ট্রিবিউশন ক্যাবিনেট বন্ধ ইনস্টলেশন গ্রহণ করে, এবং গ্রেড ব্যবহার উপলক্ষের প্রয়োজনীয়তা অনুযায়ী পরিবর্তিত হয়। পাওয়ার লাইটিং ডিস্ট্রিবিউশন ক্যাবিনেটগুলি বেশিরভাগই নিম্ন-স্তরের পাওয়ার বিতরণ সরঞ্জাম হিসাবে ব্যবহৃত হয়, যেমন শিল্প এবং খনির উদ্যোগে উত্পাদন সাইটে বিদ্যুৎ বিতরণ নিয়ন্ত্রণের জন্য।

4) ফিক্সড প্যানেল ডিস্ট্রিবিউশন ক্যাবিনেট, প্রায়ই সুইচ বোর্ড বা বিতরণ বোর্ড বলা হয়। এটি প্যানেল শিল্ডিং সহ একটি ওপেন পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট। সামনের দিকে একটি প্রতিরক্ষামূলক ফাংশন রয়েছে এবং পিছনে এবং পাশগুলিও লাইভ অংশগুলির সাথে যোগাযোগ করতে পারে। এটি শুধুমাত্র কম সুরক্ষা স্তর এবং পাওয়ার সাপ্লাই ধারাবাহিকতা এবং নির্ভরযোগ্যতার জন্য কম প্রয়োজনীয়তা সহ শিল্প এবং খনির উদ্যোগে ব্যবহার করা যেতে পারে। সাবস্টেশন রুমে কেন্দ্রীভূত বিদ্যুৎ সরবরাহ। ফিক্সড প্যানেল পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটকে পাওয়ার ডিস্ট্রিবিউশন প্যানেলও বলা হয়। এর সামনে একটি ক্যাবিনেট প্যানেল, যা ঢাল এবং খোলার এবং বন্ধ করার জন্য ব্যবহার করা যেতে পারে। পিছনে এবং পাশ খোলা এবং লাইভ ডিভাইস অ্যাক্সেস করতে পারেন. ফিক্সড প্যানেল পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটগুলির একটি নিম্ন স্তরের সুরক্ষা রয়েছে এবং শুধুমাত্র এমন কিছু পরিস্থিতিতে ব্যবহার করা যেতে পারে যেগুলির উচ্চ কার্যকারিতার প্রয়োজন হয় না এবং অবিচ্ছিন্ন বিদ্যুৎ সরবরাহের প্রয়োজন হয়, যেমন শিল্প ও খনির উদ্যোগে ট্রান্সফরমার কক্ষগুলিতে কেন্দ্রীভূত বিদ্যুৎ সরবরাহ।

2. নির্ভুল বিতরণ ক্যাবিনেট এবং ঐতিহ্যগত বন্টন ক্যাবিনেটের মধ্যে প্রধান পার্থক্য নিম্নরূপ:
